Выходной интерфейс связи с системой учета топлива датчика Вектор-Тa5w аналоговый выход по напряжению в диапазоне от 0,5 до 4,5 Вольт.
Выходной интерфейс связи с системой учета топлива датчика Вектор-Тa10wаналоговый выход по напряжению в диапазоне от 0,5 до 4,5 Вольт или от 2,5 до 10 Вольт. Диапазон напряжения на аналоговом выходе устанавливается при настройке.
Преимуществом аналогвого топливного датчика Вектор-Т10w является то, что выходное напряжение диапазона 2,5 - 10 Вольт остается в пределах заданного диапазона, даже при снижении напряжения питания ниже уровня - 10 Вольт.Поэтому показания датчика отличаются высокой точностью и графики уровня топлива не искажаются, даже при пониженном напряжении питания.
После проведения процедуры калибровки, напряжение на аналоговом выходе линейно изменяется в зависимости от уровня топлива.
После проведения процедуры тарирования, напряжение на аналоговом выходе линейно изменяется в зависимости от объема топлива.
В случае замыкания измерительной трубки датчика (например, скопившейся в емкости водой), превышения (снижения) частоты или остановки работы измерительного генератора, на аналоговом выходе выходе появляется соответствующее напряжение ошибки.
Напряжения ошибок на аналоговом выходе диапазона 0,5...4,5 Вольт:
Напряжения ошибок на аналоговом выходе диапазона 2,5...10 Вольт:

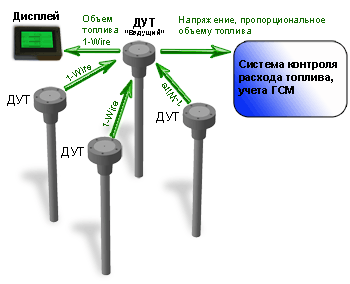

При использовании аналогового датчика уровня топлива для измерения суммарного объема топлива в нескольких емкостях, с подключением дополнительных датчиков к "ведущему", уровень напряжения на аналоговом выходе "ведущего" датчика будет линейно изменяется в зависимости от суммарного объема топлива во всех емкостях.
Аналоговый емкостной датчик уровня топлива - надежное оборудование для измерения уровня и объема топлива.
