Конвертер-удлинитель беспроводной КуБ-50868-485 Радиоудлинитель RS-485 1,5 км

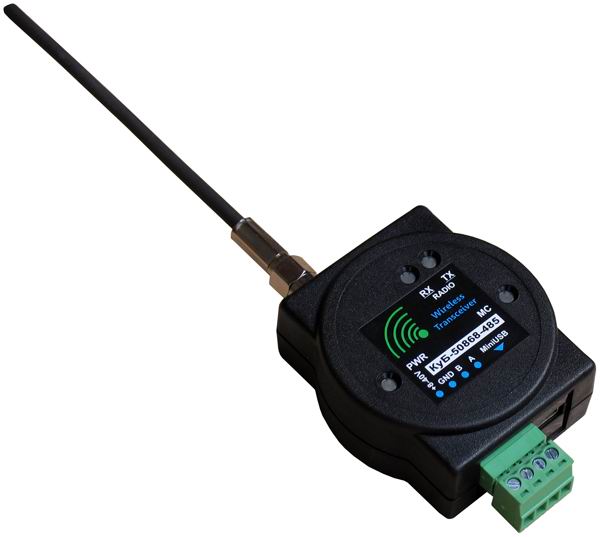

Конвертер-удлинитель беспроводной <b>КуБ-50868-485</b>-Радиоудлинитель RS-485 1,5 км

ПО КуБ Конфигуратор
Руководство по эксплуатации
Описание ПО
Скачать драйвер
Декларация соответствия

Радиоудлинитель представляет собой трансивер и предназначено для:

Обеспечивается тип соединения точка-многоточка (один – ко многим) либо точка-точка.

Количество каналов связи (диапазон частот разрешен для использования) – 10.

Примечание – Дальность устойчивой связи, в условиях прямой видимости, при условии применения Внешних антенн, составляет более 1.5 км.

Тесты производились при помощи инструмента программы КуБ Конфигуратор Radio Stability Check на скоростях 9600 bps и 4800 bps . Применялись антенны с круговой диаграммой направленности Delpha-868R3. Антенны были расположены на выстоте 2,5 метра от поверхности земли.

Не вызывает сомнений, что если использовать направленные антенны, то дальность устойчивой радиосвязи будет существенно больше.

Антенна идущая в комплекте с устройством, эффективно работает если она вкручена непосредственно в устройство. Антенна не является резонансной, поэтому ее нельзя подключать к устройству через удлиняющий кабель (кабельную сборку). Если есть необходимость подключить антенну к устройству через кабель, необходимо использовать внешние антенны.

ПРИНЦИП РАБОТЫ

Радиоудлинитель работает в прозрачном режиме – трансляция цифровых данных по интерфейсу RS-485 в любых протоколах, в том числе MODBUS.

Для организации связи между устройствами, использующими интерфейс RS-485, необходимо использовать два или более устройства, которые будут работать совместно. Максимальное кол-во устройств, которые могут работать совместно на одной частоте – 254.

Параметры интерфейса RS-485 (скорость), параметры беспроводной связи (канал, скорость, мощность передатчика) должны быть настроены заранее при помощи ПО КуБ Конфигуратор.

Для подключения радиоудлинителя к компьютеру для настройки и проверки устойчивости радиосвязи используется интерфейс USB.

Может комплектоваться съемным креплением на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

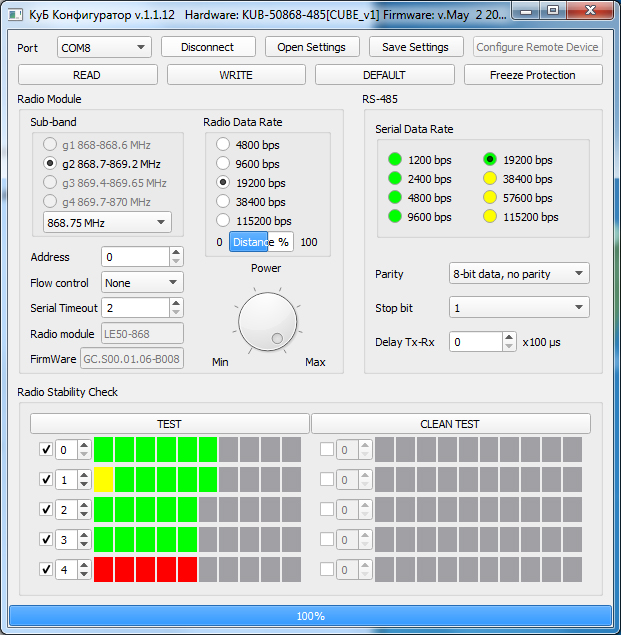

ПО КуБ Конфигуратор (для настройки подключен беспроводной трансивер КуБ-50868-485).

КуБ Конфигуратор

Цена в зависимости от модификации и количества от 7100руб. до 6035руб. Подробнее в прайсе.
