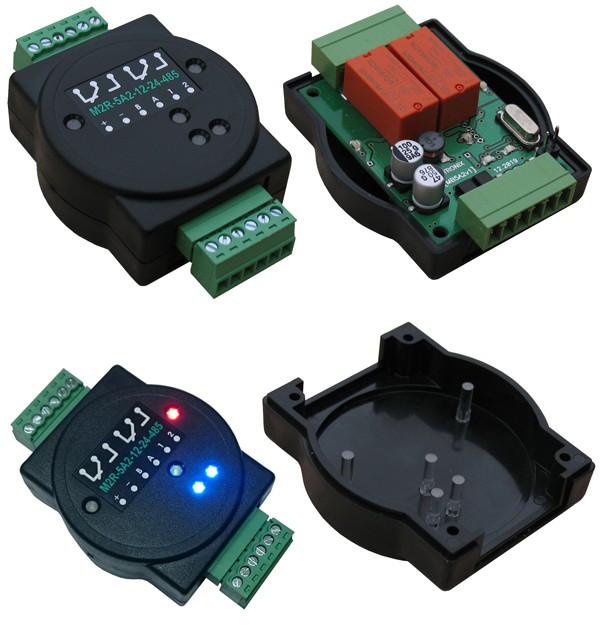

MODBUS реле двухканальное M2R-5A2-12-24-485 Два механических реле управляемых по MODBUS + 2 дискретных входа

ПО M2R Конфигуратор
Руководство по эксплуатации

2 реле на 5A

Индикация включения реле

Датчики тока нагрузки

Индикация наличия тока нагрузки

Отключение реле при превышении тока

2 дискретных входа + алгоритм управления выходами, в зависимости от сигналов на входах

Индикация включения входов

Изделие предназначено для работы в составе систем автоматизации зданий, объектов и производственных процессов. Реле может использоваться в системах, использующих напряжение питание 12-24 Вольта.

Управление выходами ModBus реле может производиться по интерфейсу RS-485 в протоколе MODBUS RTU, а также при помощи входов управления, к которым могут быть подключены кнопки, выключатели и другие коммутирующие устройства.

Считывание данных о состоянии входов и выходов также может производиться по интерфейсу RS-485.

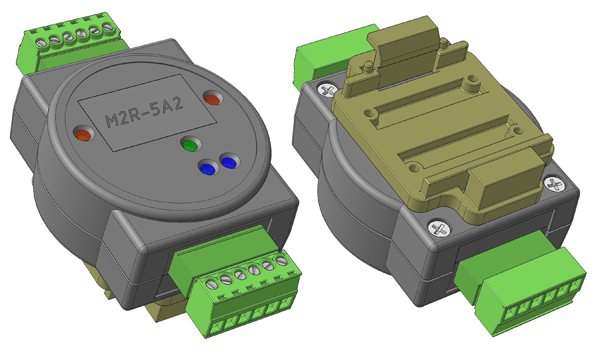

В комплекте изделия съемное крепление на DIN-рейку.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Напряжение питания - 8...40 В
• Диапазон температуры эксплуатации - -40 +85 ºC
• Скорость RS-485 - 1200...115200 bps
• Габаритные размеры - 78,5 х 50 х 22,5 мм

ХАРАКТЕРИСТИКИ ВЫХОДОВ

• Конфигурация контактов реле - 1C (SPDT)
• Индикация включение реле - светодиодная
• Номинальное коммутируемое напряжение AC - 250 В
• Максимальный коммутрируемый ток (резистивная нагрузка) - 5 А

ХАРАКТЕРИСТИКИ ВХОДОВ

• Тип входов - дискретные
• Индикация срабатывание входов - светодиодная
• Область "ВКЛ" - 9...30 В
• Область перехода - 5...10 В
• Область "ВЫКЛ" - 0...5 В
• Втекающий ток - 2.25 мА В
• Защита от напряжения обратной полярности - есть
• Максимальное напряжение приложенное ко входу - ±60 В
• Задержка срабатывания - не более 200 мс
• Задержка срабатывания дополнительная настраиваемая - 0...1000мс

Два механических реле управляемых по протоколу MODBUS RTU с двумя дискретными входами

Цена в зависимости от модификации и количества от 5500руб. до 4675руб. Подробнее в прайсе.
