Описание антенн AR3.5-868

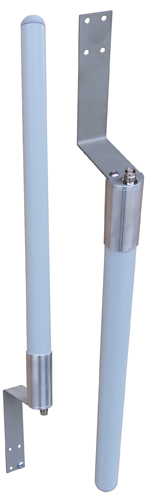

Описание антенны AR7-868

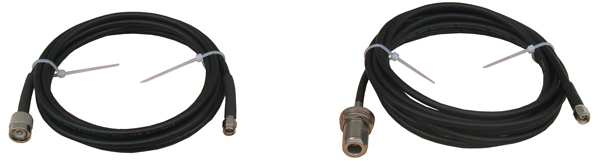

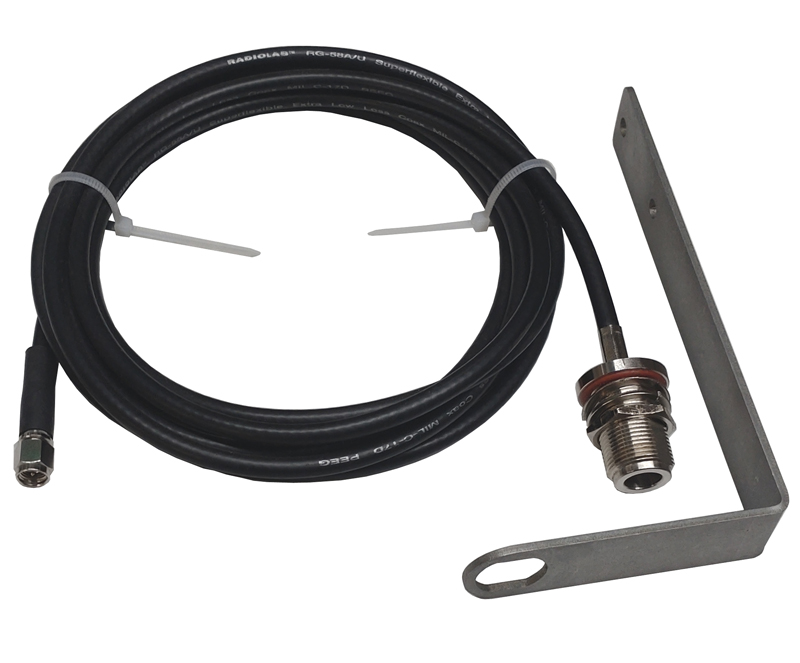

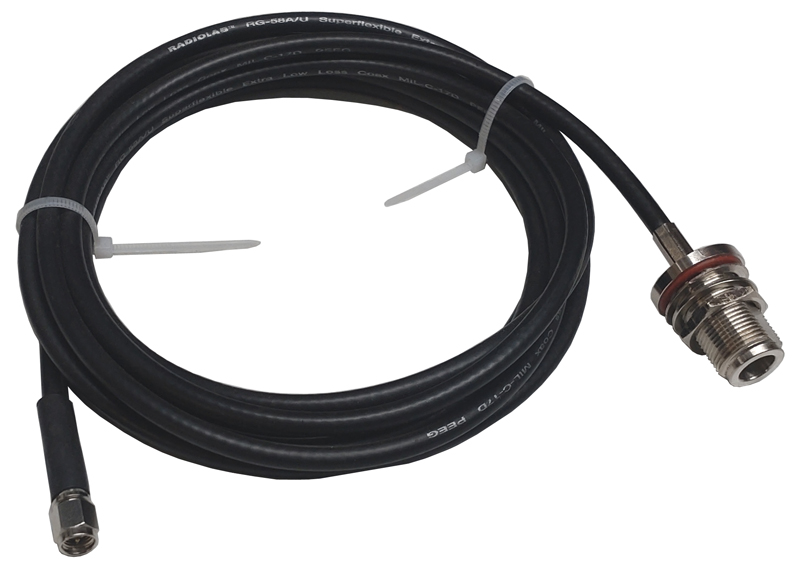

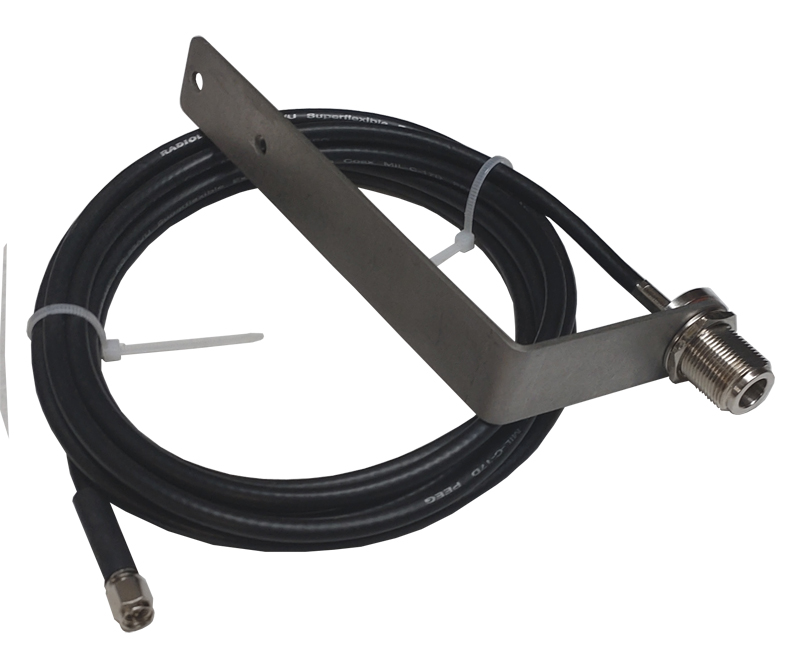

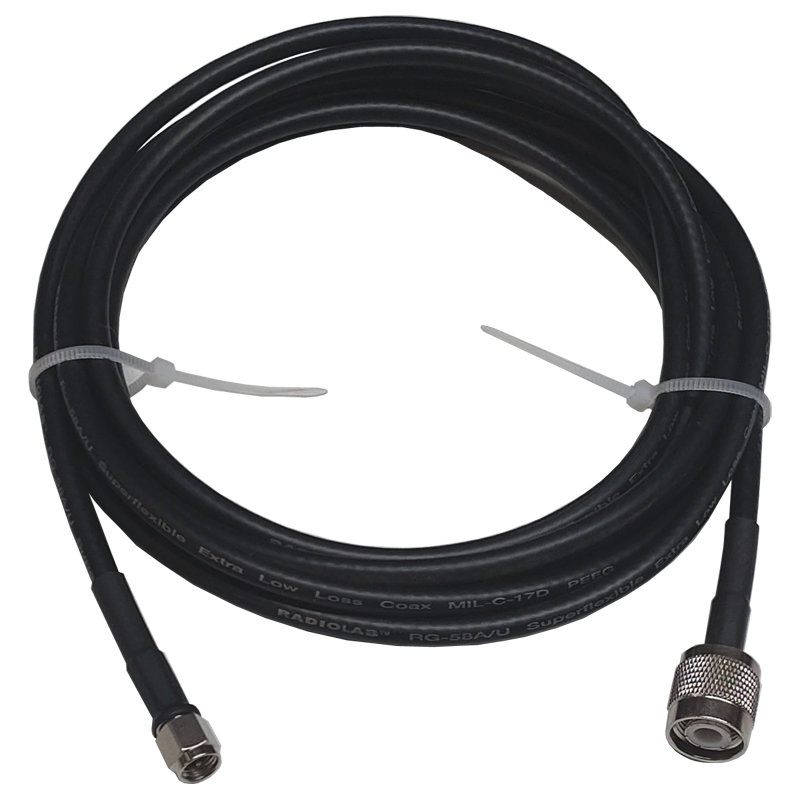

Для подключения внешней антенны к устройству необходим специальный кабель-удлинитель (кабельная сборка) с соответствующими разъемами на концах кабеля.
Для изготовления кабельной сборки мы применяем высококачественный радиочастотный кабель с волновым сопротивлением 50 Ом.
Можем изготовить кабельную сборку необходимой длины. Стандартные варианты кабельных сборок смотрите в Прайс-листе.
Для защиты устройства от атмосферного электричества, рекомендуется применять грозоразрядники, которые устанавливаются в разрыв кабеля, между устройством и антенной.
-SMA(male)_N231F(female)-SMA(male).jpg)
Антенна для помещений. Диаграмма направленности – круговая. Имеет разъем SMA male.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Резонансная частота - 868 МГц.
Цвет оболочки антенны – черный.
В отличии от дешевых Китайских антенн, данная антенна сконструирована и настроена таким образом, что ее характристики остаются неизменными, как при подключении непосредственно к устройству, так и при подключении к устройству через удлиняющий кабель (кабельную сборку). Антенна остается настроенной в резонанс в заявленной полосе частот независимо от длины кабеля.
Антенна для помещений. Диаграмма направленности – круговая. Имеет разъем N male.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Рекомендуется использовать антенну внутри помещений. Допускается использовать антенну на открытой местности, если она защищена от избыточного нагрева под долговременным воздействием прямых солнечных лучей.
Оболочка антенны изготовлена из толстостенного жесткого ПВХ, поэтому антенна обладает хорошей прочностью. Цвет оболочки антенны – черный
Антенна имеет уличное исполнение. Диаграмма направленности – круговая. Имеет разъем типа N male.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Рекомендуется использовать антенну как внутри помещений, так и на открытой местности.
Оболочка антенны изготовлена из PTFE, поэтому имеет повышенную надежность и долговечность, поскольку оболочка и конструктивные элементы антенны практически не подвержены старению, коррозии, а также не изменяют своих свойств в широком диапазоне температур.

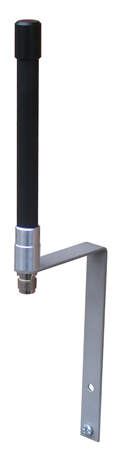

Антенна для помещений. Диаграмма направленности – круговая. Имеет разъем типа TNC female.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Антенна имеет кронштейн из нержавеющей стали, который предназначен для крепления антенны к вертикальной плоскости. Кронштейн является неотъемлемым элементом конструкции антенны.
Рекомендуется использовать антенну внутри помещений. Допускается использовать антенну на открытой местности, если она защищена от избыточного нагрева под долговременным воздействием прямых солнечных лучей.
Оболочка антенны изготовлена из толстостенного жесткого ПВХ, поэтому антенна обладает хорошей прочностью. Цвет оболочки антенны – черный.

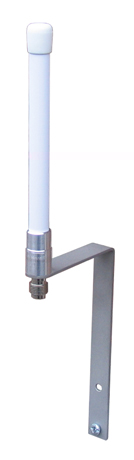

Антенна имеет уличное исполнение. Диаграмма направленности – круговая. Имеет разъем типа TNC female.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Антенна имеет кронштейн из нержавеющей стали, который предназначен для крепления антенны к вертикальной плоскости. Кронштейн является неотъемлемым элементом конструкции антенны.
Рекомендуется использовать антенну как внутри помещений, так и на открытой местности.
Оболочка антенны изготовлена из жесткого ПВХ белого цвета, поэтому не перегревается под воздействием солнечных лучей.

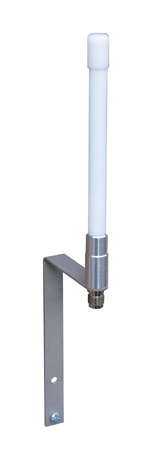

Антенна имеет уличное исполнение. Диаграмма направленности – круговая. Имеет разъем типа TNC female.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Антенна имеет кронштейн из нержавеющей стали, который предназначен для крепления антенны к вертикальной плоскости. Кронштейн является неотъемлемым элементом конструкции антенны.
Рекомендуется использовать антенну как внутри помещений, так и на открытой местно-сти.
Оболочка антенны изготовлена из PTFE, поэтому имеет повышенную надежность и долговечность, поскольку оболочка и конструктивные элементы антенны практически не подвержены старению, коррозии, а также не изменяют своих свойств в широком диапазоне температур.

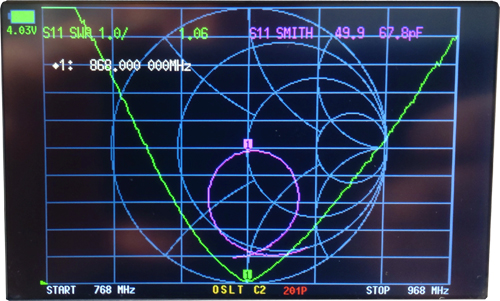

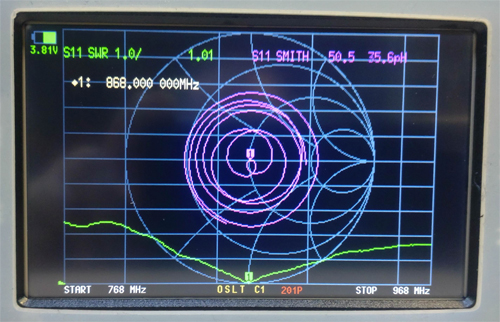

График КСВ с левой стороны (SWR) - антенна подключена к антенному анализатору напрямую.

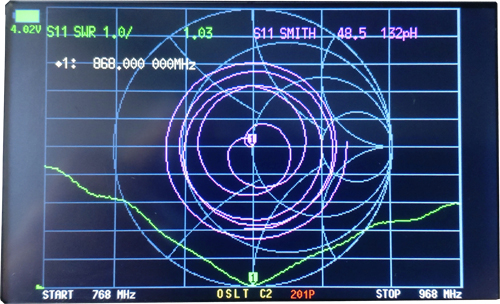

График КСВ с правой стороны (SWR) - антенна подключена к антенному анализатору через кабельную сборку длиной 3 метра.
Антенна для помещений. Диаграмма направленности – круговая. Имеет разъем N male.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Рекомендуется использовать антенну внутри помещений. Допускается использовать антенну на открытой местности, если она защищена от избыточного нагрева под долговременным воздействием прямых солнечных лучей.
Оболочка антенны изготовлена из толстостенного жесткого ПВХ, поэтому антенна обладает хорошей прочностью. Цвет оболочки антенны – черный
Антенна имеет уличное исполнение. Диаграмма направленности – круговая. Имеет разъем типа N male.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Рекомендуется использовать антенну как внутри помещений, так и на открытой местности.
Оболочка антенны изготовлена из PTFE, поэтому имеет повышенную надежность и долговечность, поскольку оболочка и конструктивные элементы антенны практически не подвержены старению, коррозии, а также не изменяют своих свойств в широком диапазоне температур.
Антенна для помещений. Диаграмма направленности – круговая. Имеет разъем типа TNC female.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Антенна имеет кронштейн из нержавеющей стали, который предназначен для крепления антенны к вертикальной плоскости. Кронштейн является неотъемлемым элементом конструкции антенны.
Рекомендуется использовать антенну внутри помещений. Допускается использовать антенну на открытой местности, если она защищена от избыточного нагрева под долговременным воздействием прямых солнечных лучей.
Оболочка антенны изготовлена из толстостенного жесткого ПВХ, поэтому антенна обладает хорошей прочностью. Цвет оболочки антенны – черный.
Антенна имеет уличное исполнение. Диаграмма направленности – круговая. Имеет разъем типа TNC female.
Резонансная частота - 868 МГц.
Разъем предназначен как для подключения непосредственно к приемо-передающему устройству, так и для подключения к кабельной сборке (кабелю-удлинителю).
Антенна имеет кронштейн из нержавеющей стали, который предназначен для крепления антенны к вертикальной плоскости. Кронштейн является неотъемлемым элементом конструкции антенны.
Рекомендуется использовать антенну как внутри помещений, так и на открытой местно-сти.
Оболочка антенны изготовлена из PTFE, поэтому имеет повышенную надежность и долговечность, поскольку оболочка и конструктивные элементы антенны практически не подвержены старению, коррозии, а также не изменяют своих свойств в широком диапазоне температур.
Антенна с разъемом TNC female и круговой диаграммой направленности.
Резонансная частота - 868 МГц.
Антенна не нуждается в грозозащите, поскольку вход разъема, установленного на антенне, замкнут на металлический корпус антенны.
Разъем, установленный на антенне для подключения антенны к кабельной сборке (кабелю-удлинителю) - TNC(f) (мама).
Антенна имеет уличное исполнение, рассчитана на работу в широком диапазоне темпера-тур и защищена от атмосферных осадков.
Кронштейн антенны съемный, изготовлен из нержавеющей стали.

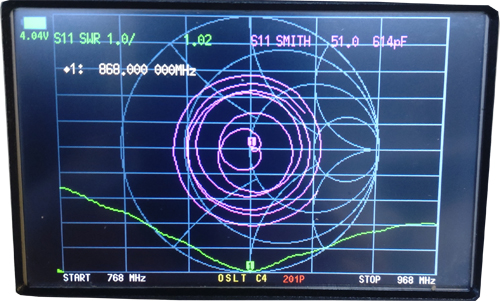

Антенна подключена к анализатору через кабельную сборку длиной 3 метра.
Антенна с круговой диаграммой направленности.
Диапазон ISM 868 МГц.
Не нуждается в грозозащите, поскольку вход разъема, установленного на антенне, замкнут по постоянному току.
Разъем, установленный на антене для подключения антенны к кабельной сборке (кабелю-удлинителю) - TNC(f) (мама).
Конструкция корпуса (алюминиевые сплавы) и используемые материалы устойчивы в широком диапазоне рабочих температур и в агрессивных атмосферных средах.

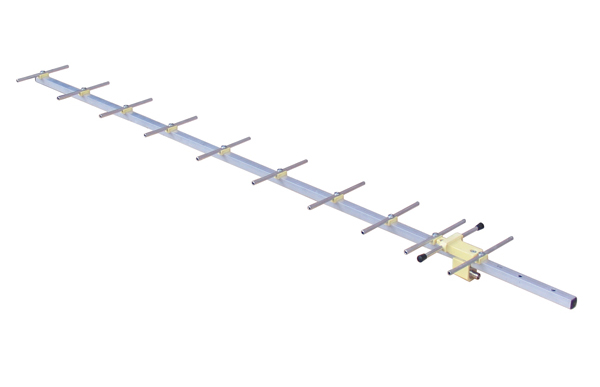

Направленная антенна.
Диапазон ISM 868 МГц.
Разъем, установленный на антене для подключения антенны к кабельной сборки (кабелю-удлинителю) - SMA(f) (мама).
Конструкция корпуса (алюминиевые сплавы) и используемые материалы устойчивы в широком диапазоне рабочих температур и в агрессивных атмосферных средах.
Вибраторы антенны, при установке на мачте, должны располагаться вертикально.
В комплекте с антенной крепежный узел на мачту 25-55 мм - 1шт.

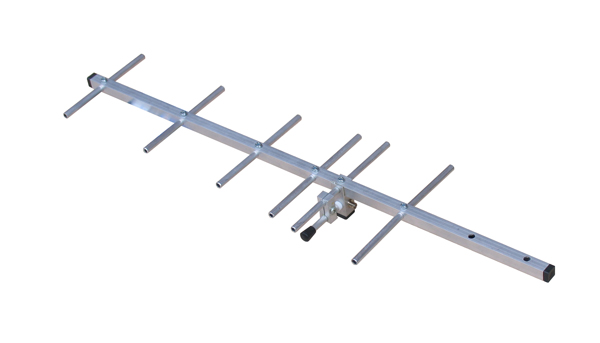

Направленная антенна.
Диапазон ISM 868 МГц.
Разъем, установленный на антене для подключения антенны к кабельной сборки (кабелю-удлинителю) - TNC(f) (мама).
Конструкция корпуса (алюминиевые сплавы) и используемые материалы устойчивы в широком диапазоне рабочих температур и в агрессивных атмосферных средах.
Вибраторы антенны, при установке на мачте, должны располагаться вертикально.
В комплекте с антенной крепежный узел на мачту 25-55 мм - 1шт.

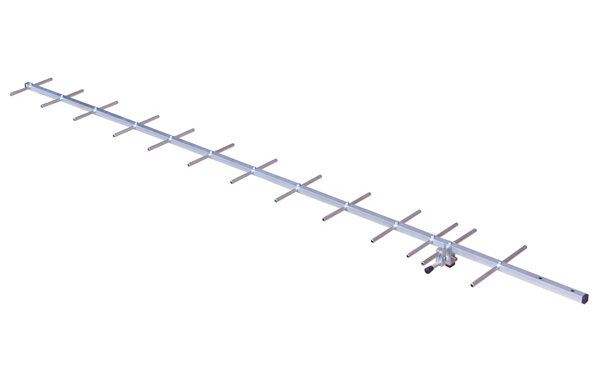

Направленная антенна типа 13-ти элементный волновой канал.
Диапазон ISM 868 МГц.
Разъем, установленный на антене для подключения антенны к кабельной сборки (кабелю-удлинителю) - SMA(f) (мама).
Конструкция корпуса (алюминиевые сплавы) и используемые материалы устойчивы в широком диапазоне рабочих температур и в агрессивных атмосферных средах.
Вибраторы антенны, при установке на мачте, должны располагаться вертикально.
В комплекте с антенной крепежный узел на мачту 25-55 мм - 1шт.
