Изделие снято с производства.
На замену выпускается изделие ДТ-1M-485

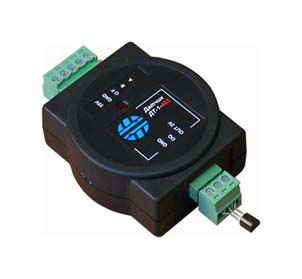

Конвертер предназначен для преобразования сигналов популярного датчика температуры DS18B20 в сигналы интерфейса RS-485(232).
Точность измерения температуры 0,5°C.
Изделие представляет собой преобразователь интерфейсов к которому подключен цифровой датчик температуры DS18B20.
Подключение датчика производиться по интерфейсу 1-Wire. Преобразователь непрерывно считывает с датчика данные температуры, преобразовывает их в цифровой код, производит выдачу полученных данных по интерфейсам RS-232 или RS-485 в виде цифровых данных.
Выдача данных производиться в двух протоколах: MODBUS RTU и Centronix-OM.
Протокол Centronix-OM – соответствует общепринятому стандарту для систем учета топлива. Этот протокол использует большинство производителей датчиков уровня топлива.
Оба протокола предусматривают выдачу температуры с точностью до 1°C, и условного числа в диапазоне 0 – 4095, которое также может быть использовано для получения данных о температуре с точностью 0,5°C.
Если необходима более высокая точность выдачи температуры, пользователь может использовать реализованный в изделии следующий алгоритм:
Выдаваемое число «11» соответствует температуре - 55° C, выдаваемое число «12» соответствует температуре - 54,5 °C и так далее. Нечетным числам соответствует температура с точностью до градуса Цельсия, четным числам соответствует температура с точностью до половины градуса Цельсия. Конечное выдаваемое число «371» соответствует максимальной температуре + 125 °C.
Выдаваемое число «4095» означает, что не приходят данные с датчика температуры DS18B20.
Описание протокола в Руководстве по эксплуатации.
Подключение к устройству для смены сетевого адреса, выбора скорости работы интерфейса, просмотра текущей температуры производиться при помощи ПО ДТ Конфигуратор
